SHIZUKA Sound Isolation Frame – מערכת פרופילי ניתוק אקוסטיים
יתרונות מרכזיים
• מפחית מעבר רעידות ורעש מבני
• יוצר ניתוק מכני בין המבנה לשכבת הגמר
• מתאים לקירות, תקרות ורצפות
• כולל אלמנטים אלסטיים להפחתת ויברציות
• משפר משמעותית את ביצועי מערכות הבידוד האקוסטי
• התקנה מהירה ופשוטה
• מתאים לשילוב עם צמר סלעים ויריעות מסה אקוסטיות
• תוצרת יפן באיכות גבוהה
למה המוצר הזה
אחד הגורמים המרכזיים לכשל במערכות אקוסטיות הוא מעבר רעידות דרך שלד המבנה.
מערכת SHIZUKA Sound Isolation Frame יוצרת הפרדה מכנית בין הקיר, הרצפה או התקרה לבין שכבת הגמר, ובכך מפחיתה משמעותית את מעבר הרעש המבני ומשפרת את ביצועי כל המערכת האקוסטית.
תיאור מקצועי למוצר
מערכת פרופילי ניתוק אקוסטיים תוצרת יפן, המיועדת ליצירת חלל מנותק בין המבנה לבין שכבות הגמר.
המערכת משלבת פרופיל פלדה איכותי עם אלמנטים אלסטיים, הסופגים רעידות ומפחיתים מעבר אנרגיה מבנית.

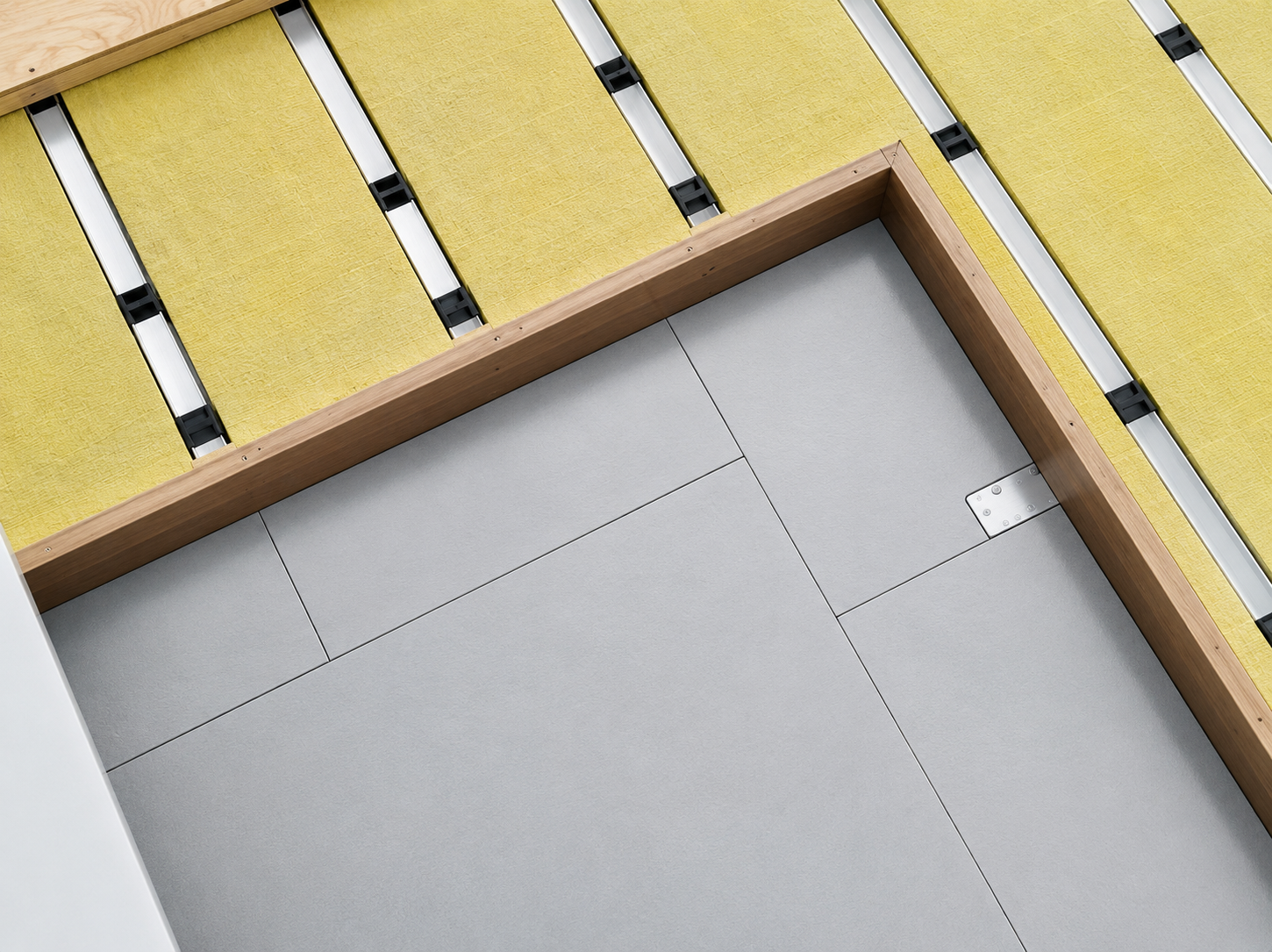

ניתן לשלב את המערכת עם צמר סלעים, יריעות מסה אקוסטיות ולוחות גבס לקבלת מערכת בידוד אקוסטי מתקדמת. תרשימי המבנה והיישום מופיעים בעמודים 6–8 של הקובץ.
שימושים
• קירות אקוסטיים
• תקרות אקוסטיות
• רצפות צפות
• אולפני הקלטות
• חדרי קולנוע ביתי
• חדרי מכונות
• חדרי ישיבות
• בתי מגורים
• מבני ציבור ותעשייה
מפרט טכני
חומר:
• פרופיל פלדה מגולוונת
אלמנט מבודד:
• גומי אלסטי בולם רעידות
אורך הפרופיל:
• 1,820 מ"מ
מרווחי התקנה מומלצים:
• רצפה – 303 מ"מ
• קיר – 455 מ"מ
• תקרה – 303 מ"מ
שילוב מומלץ:
• צמר סלעים בצפיפות 80 ק"ג/מ"ק בעובי 25 או 40 מ"מ
• יריעת מסה אקוסטית
• שני לוחות גבס לפחות במערכת הקיר או התקרה
ביצועים אקוסטיים
• מפחית מעבר רעידות דרך שלד המבנה
• יוצר ניתוק מכני בין שכבות המערכת
• משפר את ביצועי הבידוד האקוסטי של קירות, רצפות ותקרות
• מסייע בהפחתת רעש מבני (Structure-borne Noise)
• מתאים במיוחד לחדרים עם דרישות אקוסטיות גבוהות
עמידות באש
• פרופיל פלדה מגולוונת שאינו דליק
• מיועד לשילוב במערכות גבס בעלות דירוגי עמידות אש
• אינו פוגע ברציפות מערכת האש כאשר מותקן בהתאם להוראות היצרן והמפרט
תקנים
• תוצרת Hitori Shizuka – Japan
• מיועד למערכות ניתוק אקוסטיות מקצועיות של היצרן
התקנה

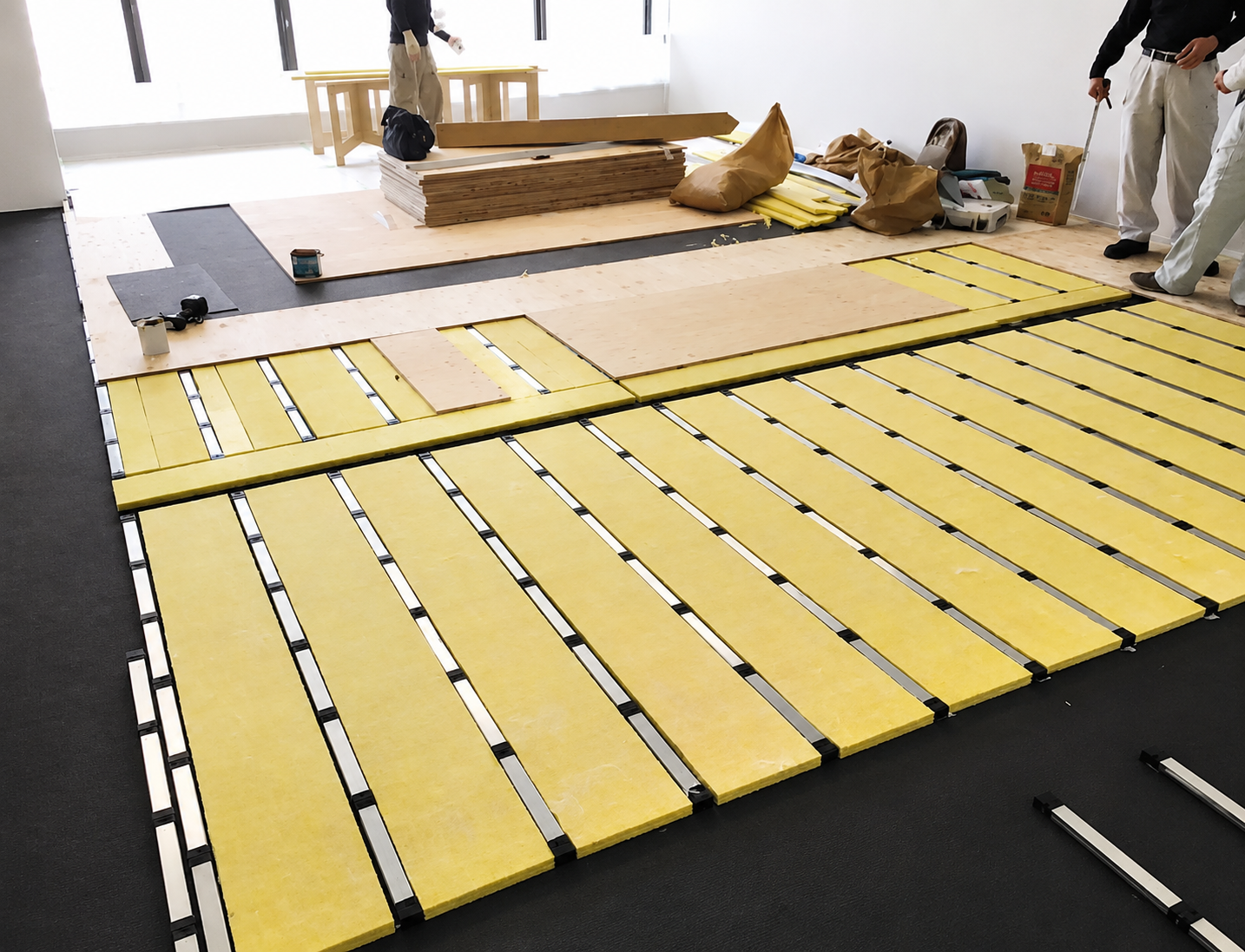

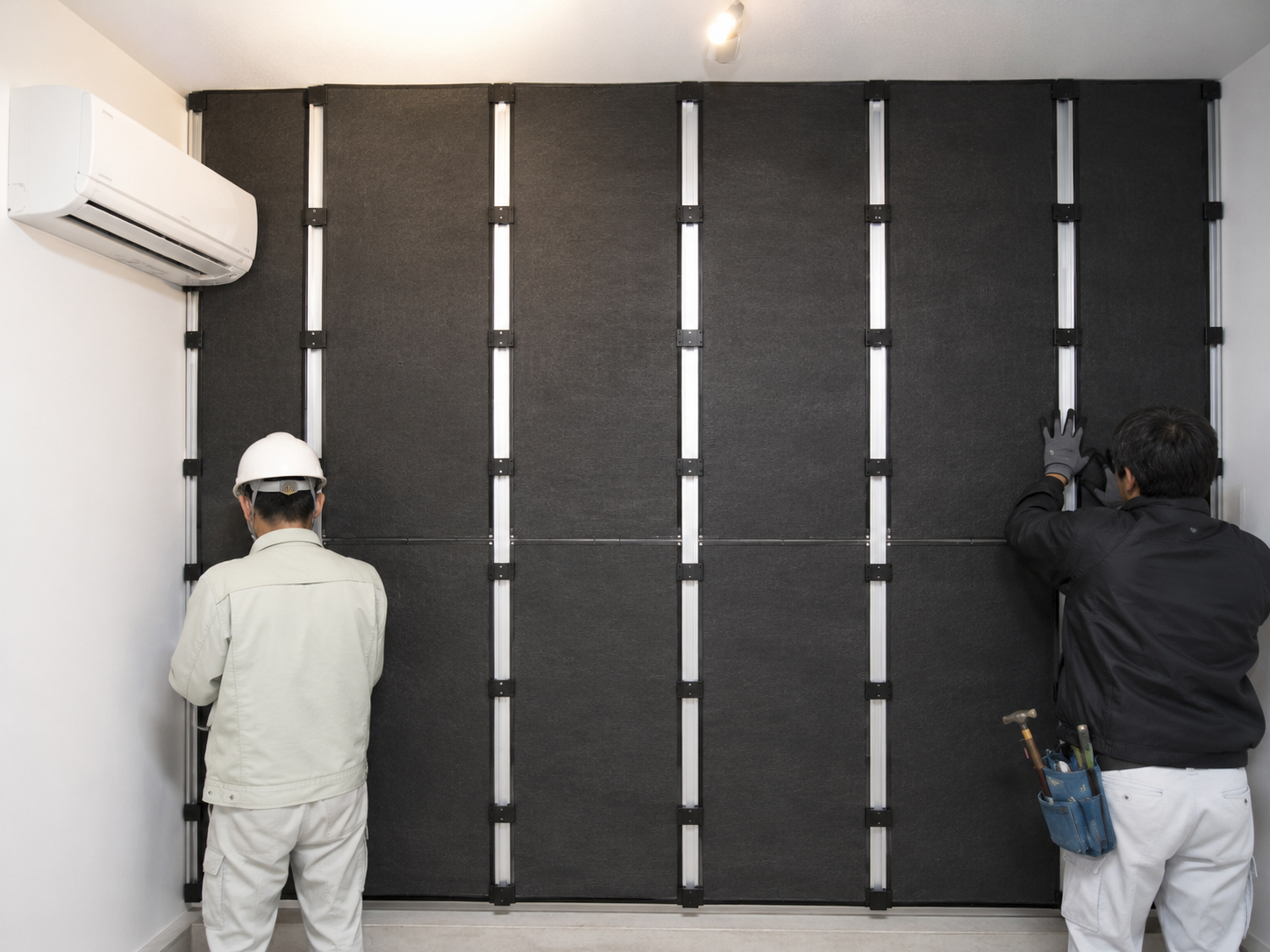

• התקנה על רצפה, קיר או תקרה בהתאם לייעוד המערכת.
• קיבוע הפרופילים למבנה באמצעות ברגים מתאימים.
• שמירה על מרווחי ההתקנה המומלצים (303 מ"מ לרצפה ולתקרה, 455 מ"מ לקירות).
• מילוי החלל בין הפרופילים בצמר סלעים בצפיפות 80 ק"ג/מ"ק.
• שילוב יריעת מסה אקוסטית בהתאם למפרט המערכת.
• התקנת שתי שכבות גבס לפחות לקבלת ביצועים מיטביים.
• יש להקפיד שלא ליצור מגע קשיח בין שכבת הגמר למבנה, כדי לשמור על הניתוק האקוסטי. הוראות ההתקנה המפורטות מופיעות בעמודים 3–8 של המדריך.
